CAD多段線的選項設置

多段線是由一條或多條直線段或弧線序列鏈接而成的一種特殊折線，繪制此對象可使用多段線命令，使用此命令不但可以繪制一條單獨的直線段或圓弧，還可以繪制具有一定寬度的閉合或不閉合直線段和弧線序列。如下圖所示，點擊多段線圖標即可開始繪制多段線。

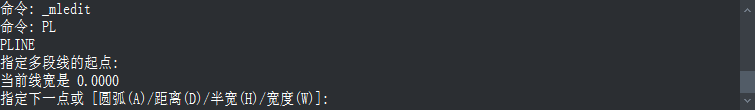

指定起點后，命令行會出現如下提示，下面我們來詳細介紹每個選項。

【圓弧】選項用于將當前多段線模式切換為畫狐模式，已繪制由弧線組合而成的多段線。在命令行提示下輸入A，或在繪圖區右擊，然后在彈出的快捷菜單中選擇圓弧命令，都可以激活此選項。系統自動切換到畫弧狀態，且命令行提示如下。

各次級選項功能如下：

【角度】：指定要繪制圓弧的圓心角。

【圓心】：指定圓弧的圓心。

【閉合】：用弧線封閉多段線。

【方向】：取消直線與圓弧的相切關系，改變圓弧的起始方向。

【半寬】：指定圓弧的半寬值。激活此選項后，命令行中將提示用戶輸入多段線的起點半寬自和終點半寬值。

【直線】：切換直線模式。

【半徑】：指定圓弧的半徑。

【第二個點】：選擇三點畫弧方式中的第二個點。

【寬度】：設置弧線的寬度值。

當選擇了上述某選項后，在接下來的提示中，將可能出現如下選項：

【閉合】：激活此選項后，將使用直線段封閉多段線，并結束多段線命令。當用戶需要繪制一條閉合的多段線時，最后一定要適用此選項，才能保證繪制的多段線時完全封閉的。

【長度】：定義下一段多段線的長度，系統按照上一線短的方向繪制這一段U盾噢短線。

【半寬】/【寬度】：設置多斷線的半寬和起始寬度值。
