CAD繪圖區和命令行的基本功能介紹

CAD的繪圖區位于用戶界面的正中央，即被工具欄和命令行所包圍的整個區域。此區域是用戶的工作區域，圖形的設計與修改工作就是在此區域內進行操作的。默認狀態下，繪圖區是一個無限大的電子屏幕，無論多大或多小的圖形都可以在此區域內進行繪制和靈活的顯示。當移動鼠標時，在繪圖區中會出現一個隨光標移動的十字符號，此符號為十字光標，它由拾取點光標和選擇光標疊加而成。其中，拾取點光標是點的坐標拾取器，當執行繪圖命令時，顯示為拾取點光標；選擇光標是對象拾取器，當選擇對象時，顯示為選擇光標；當沒有任何命令執行的前提下，顯示為十字光標。

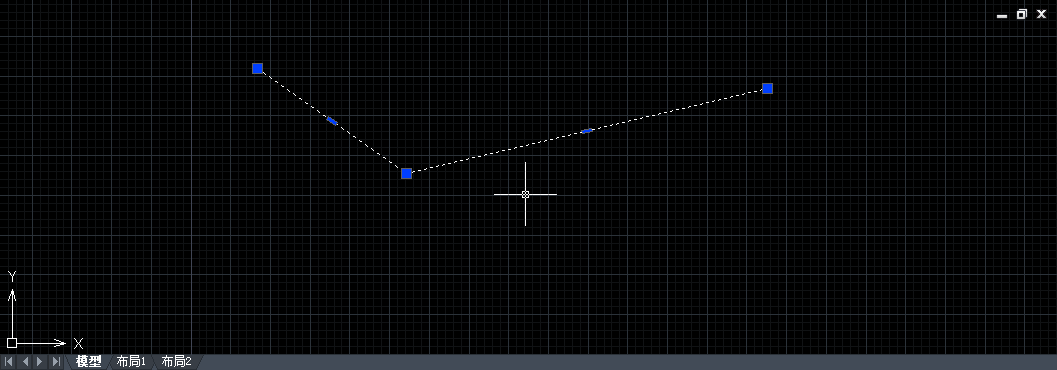

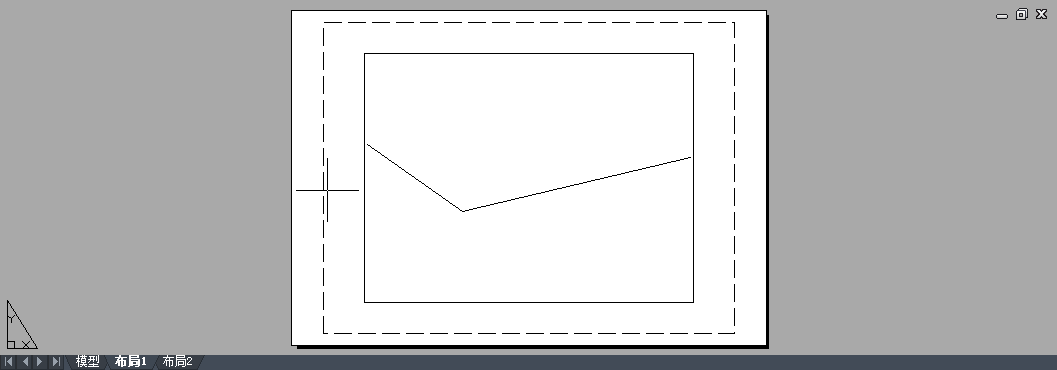

在繪圖區的左下方有三個標簽，即模型、布局1、布局2，分別代表了兩種繪圖空間，也就是模型空間和布局空間。激活模型標簽，代表當前繪圖區窗口正處于模型空間，通常在模型空間中進行繪圖。布局1和布局2是默認設置下的布局空間，主要用于圖形的打印輸出。用戶可以通過單擊標簽，在這兩種操作空間中進行切換。

在默認設置下，繪圖區背景色的RGB值為（254、252、240）。用戶可以執行【工具】——【選項】命令更改背景色。

CAD的命令行位于繪圖區的下方，是用戶與CAD軟件能進行數據交流的平臺，主要功能是用于提示和顯示用戶當前的操作步驟。

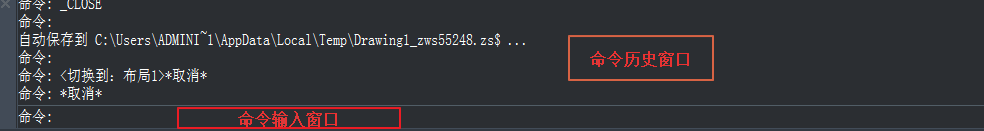

命令行可以分為命令歷史窗口和命令輸入窗口兩部分。上面兩行為命令歷史窗口，用于記錄執行過的操作信息，下面一行是命令輸入窗口，用于提示用戶輸入命令或者命令選項。如上圖所示。
