圓柱體是指以圓或橢圓為地面形狀、沿其法線方向并按照一定錐度向上或者向下拉伸而形成的實體。使用圓錐體命令可以創建圓錐和平面圓錐兩種類型的實體。棱錐體可以看做是以一個多邊形面為底面，其余各面是由有一個公共頂點的具有三角形特征的面所構成的實體。圓環體可以看做是在三維空間內，圓輪廓線繞與其共勉之嫌旋轉所形成的實體特征，該直線也就是圓環的的中心線；直線和圓心的距離即是圓環的半徑；圓輪廓線的直徑即是圓管的直徑。

【創建常規圓錐體】

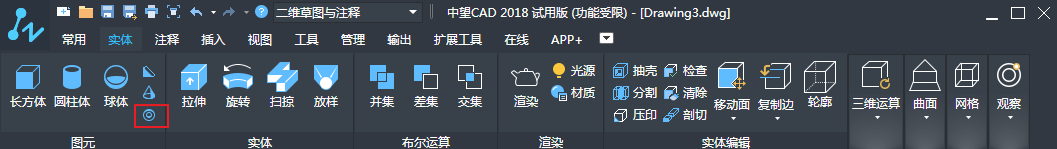

在命令行輸入CONE或在菜單欄中選擇圓錐圖標。

通過兩者其中一種方法執行該命令后，在繪圖區指定一點為底面圓心，并分別指定底面半徑值或直徑值，最后指定圓錐高度值，即可獲得圓錐體效果。

【創建平截面圓錐體】

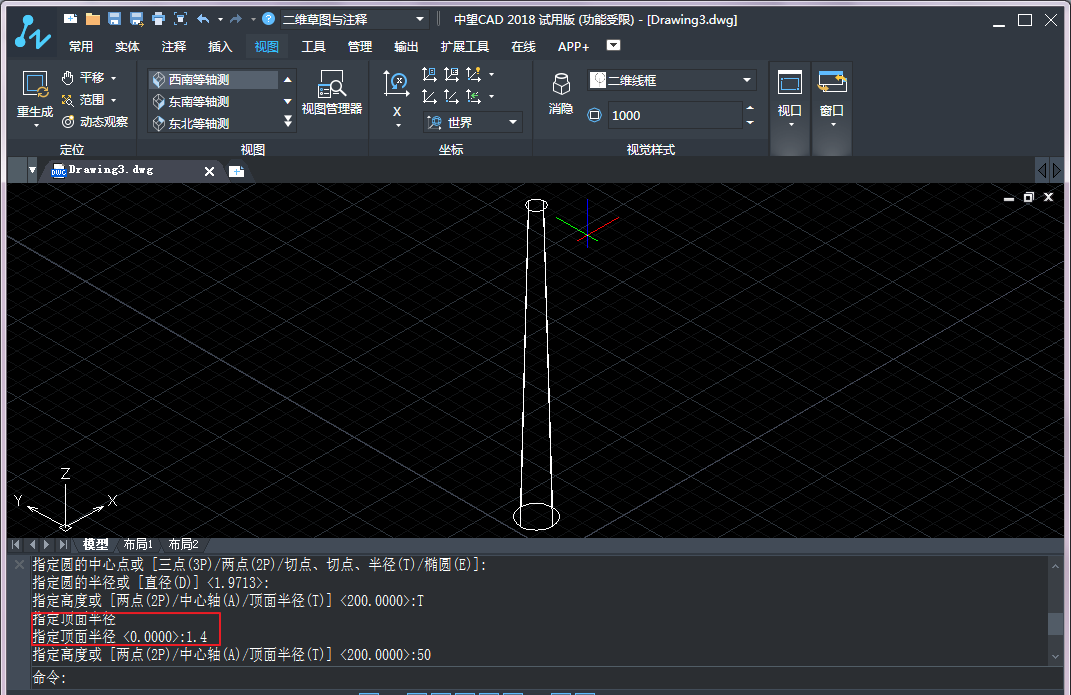

平截面圓錐體也就是圓臺體，可以看作是用平行于圓錐底面的平面為截面，截取該圓錐而得到的實體。當啟用圓錐體命令后，指定底面圓心和半徑，在命令行的提示信息下選擇頂面半徑選項，這里要注意頂面半徑的大小，一般圓臺的頂面半徑比底面半徑要小。輸入頂面半徑，最后指定圓臺的高度即可。

【棱錐的繪制】

在命令行輸入PYRAMID，執行棱錐體命令后，設置不同的參數可以創建多種類型的棱錐體和平截面棱錐體也就是棱臺。其繪制方法與繪制圓錐體的方法類似。

【圓環的繪制】

在命令行輸入TORUS或者在菜單欄的實體選項中點擊圓環圖標，即可調用圓環命令。

執行該命令后，首先確定圓環的位置和半徑，然后確定圓管的半徑即可完成創建。
