在CAD中編輯對象時，估計不少人就會遇到這樣的一個問題：英文的合并并不是閉合操作，閉合是將其封閉，而合并是將其合并為一個對象，因此類似于把兩個對象合并為一個對象的操作，是無法實現的，這是不少人操作失敗的原因。那這種情況應該怎么去處理呢？下面是小編整理的具體說明，大家可以參考。

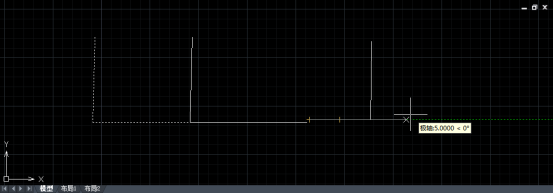

首先，需要將兩個多段線接合在一起，點擊激活一個，拖動，捕捉到另一個線的端點，將其“接”在一起。

這時候可以看見，這兩條多段線是兩個對象，需要將其合并為一個對象。命令欄輸入pe，然后點擊回車鍵。這時候要求選擇對象，輸入M，然后點擊回車。使用欄選或者是窗交的方式，選擇需要“合并”的多段線。

選擇之后，會出現一些選擇項目，點擊選擇“連接J”，也可以直接在命令欄輸入“J”,然后點擊回車。這時候就將兩個對象合并在一起了，會繼續提示你合并操作，如果已經完了，點擊esc鍵退出操作。再次使用鼠標點擊這個對象，可以發現，兩個多段線已經合并在一起了。

注意：第一，多段線是不能斷開和交叉的，必須是相連在一起的，不然一直都是不能合并的；第二，如果選定對象是直線或圓弧，則 CAD 提示：選定的對象不是多段線是否將其轉換為多段線? ： 輸入 y 或 n，如果輸入 y，則選中的對象被轉換為可編輯的單段二維多段線，并可進入下一步的多段線編輯操作。使用這個操作可以將直線和圓弧轉換為多段線。
