當我們?cè)?a href="http://www.wojiangjie.com/" target="_blank">CAD的某一張圖紙上復制一個圖塊，然后粘貼到另一個圖紙的時候，被復制的圖塊出現了變化，變成了其他的形狀，這是為什么呢？

其實不必慌張，這個問題不是我們CAD的問題。這屬于一個正常的現象。出現這個現象的原因很簡單，就是我們的兩張圖紙都有相同名稱的圖塊，并且我們兩個圖塊中的圖形不同，所以我們?cè)陴べN的時候，因?yàn)橐呀?jīng)存在的同名圖塊，所以出來的圖塊就改變了。

我們來通過一個實例來了解這個問題的出現吧。

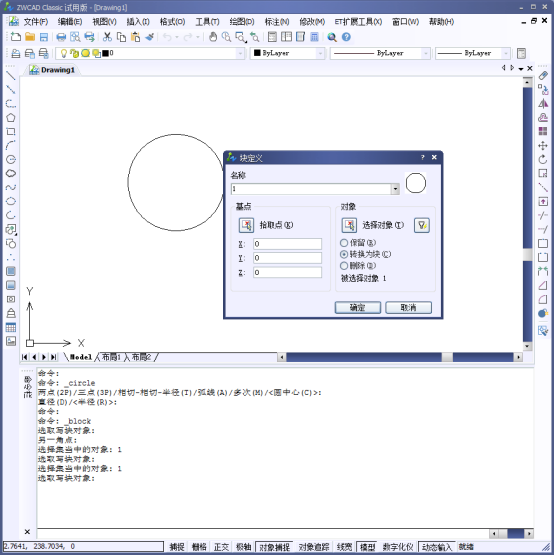

1.首先，我們?cè)谝粡垐D里繪制一個圓，然后設置命名為1的圖塊，參考下圖。

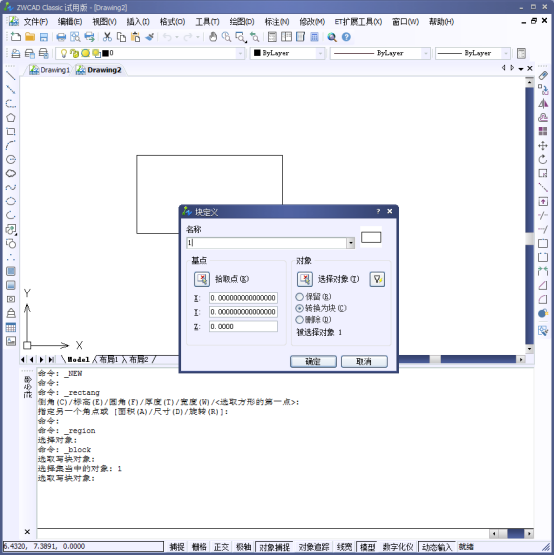

2.我們?cè)傩陆ㄒ粡埧瞻讏D，然后繪制一個矩形，且設置為名為1的圖塊，參考下圖。

3.設置好之后，我們就選擇矩形的圖塊，進行復制，我們就可以切換到另一張圖，再進行黏貼。我們就能看到黏貼出來的圖塊是圓形的，參考下圖。

矩形圖塊粘貼過來后變成了圓形的圖塊，我們可以注意命令行的提示：_pasteclip 忽略塊 1 的重復定義。

通過上面的實驗我們應該對問題理解得更清楚了，CAD圖中每個圖塊名只能對應一個圖塊定義，因此遇到圖塊重名的情況就會發生粘貼的圖塊發生變化的問題。

解決方法：

我們只需要將其中一張圖中的圖塊重命名，使兩個圖塊的名字不一樣就可以了。操作方法也很簡單，輸入重命名命令RENAME命令，在對話框中修改圖塊的名字，如下圖所示。

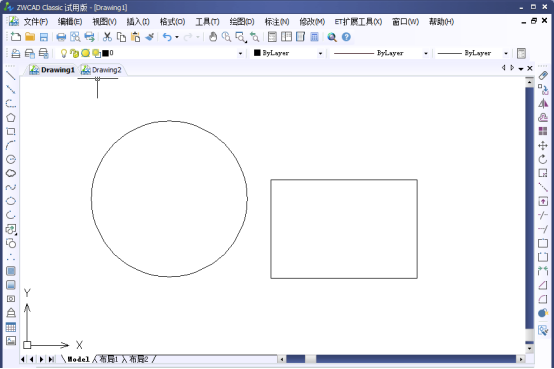

修改完圖塊名字后，再?gòu)?fù)制粘貼，我們就可以看到復制的圖塊不會再變了，如下圖所示。

這個問題非常簡單，但對于CAD初學者或者一些很少自己定義圖塊的設計人員來說，由于對這個規則不了解，為了省事，經常會給圖塊取一個非常簡單的名字，很可能重名，因此出現上面的現象也就不奇怪了。

我們了解到這樣現象的原因后，以后再作圖的時候需要注意避免重名，盡量給圖塊取一個易記易區別的名字。
