我們?cè)?a href="http://www.wojiangjie.com/" target="_blank">CAD繪制的時候,在已經繪制好我們某些內容之后,想要自己定義坐標系的話,我們?cè)撊绾尾僮鳎?/p>
我們就來看看下面的步驟
1.首先,我們CAD默認的坐標系是在我們繪制界面的左下角,現在我們想要自定義這個坐標系,我們就以圖中的十字架交點作為原點建立坐標系, 我們來看看下圖。
2.然后我們?cè)诿钚兄休斎搿緐cs】即為用戶坐標系,

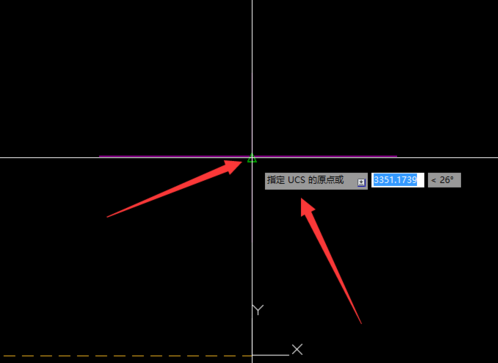

3.然后我們就指定我們的坐標原點,開啟捕捉,指定十字架的交點為我們的原點。

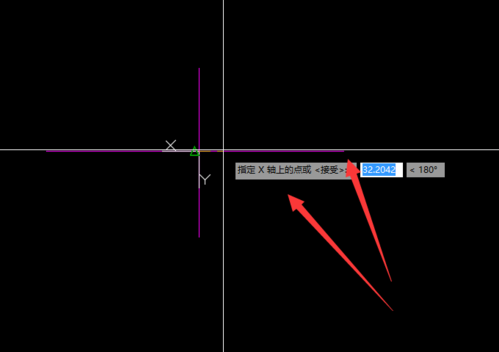

4.我們指定X軸,自定義是自家的一條邊,

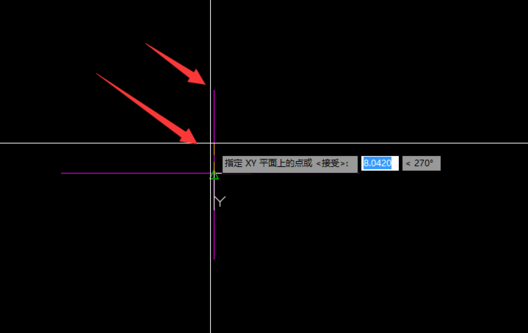

5.接下來指定Y軸,指定十字架的另一條垂直的邊。
6.回車,我們的XY坐標軸就被我們重新定義了。
以上。
