CAD能夠完成平面的繪圖要求外，同時還可以快速高效的建立簡單三維模型，應用范圍比如：現代板式家具、五金。

我們這回來看看如何使用我們的CAD去繪制一個配件的三維模型圖， 詳細的操作我們還是要參考下圖的步驟。

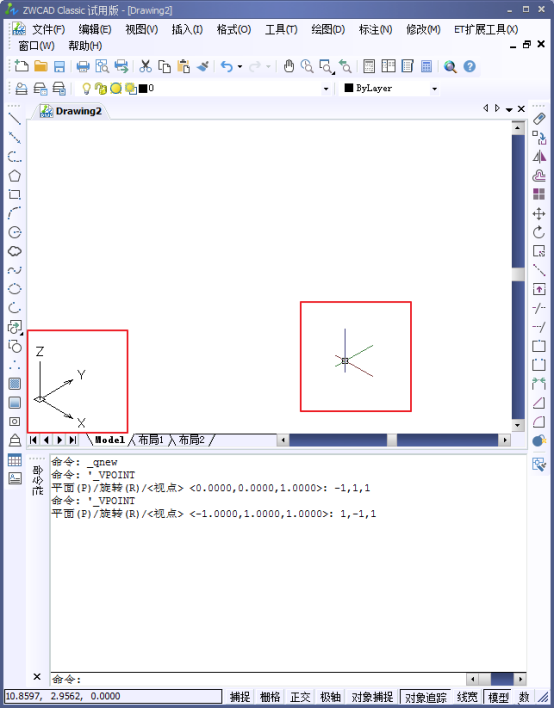

我們先把正常的二維視圖切換到三維視圖，

我們?cè)谌S建模的時候，最常使用的工具有：建模，實體編輯，視覺樣式，視圖，UCS（改變坐標系）。

建模思路1–拉伸

在平面上畫出模型的剖面視圖，使用面域工具，將封閉的線段建立成平面，通過拉伸工具，將平面拉伸為三維模型。 “面域”快捷鍵：REG ;“拉伸”快捷鍵：ext

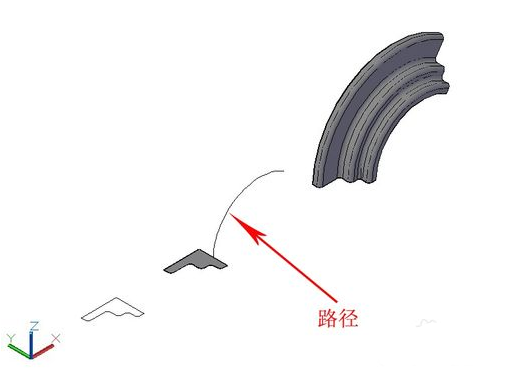

不僅可以直線拉伸，還可以畫出路徑，沿路徑拉伸。操作方法：命令欄輸入ext–選擇剖面–空格–輸入P(即沿路徑拉伸）–選擇路徑線段–完成

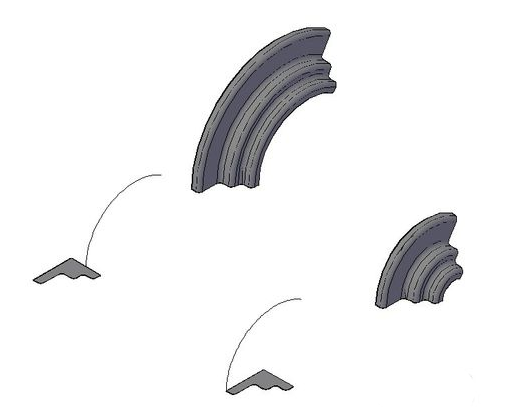

注意：沿路徑拉伸時，路徑放的位置不一樣，拉伸出的模型也不一樣，建模時需要思路清晰，路徑是放哪個位置。

建模思路2–旋轉

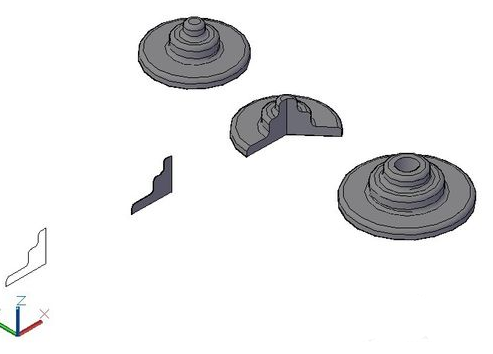

畫剖面的一半，通過沿“中心線”旋轉建立模型，可以旋轉0~360度，中心線不同，旋轉出的模型也不同。旋轉的快捷鍵是：rev

注意：這里的旋轉是實體編輯中的旋轉，和旋轉RO是兩個命令。

建模思路3–布爾運算

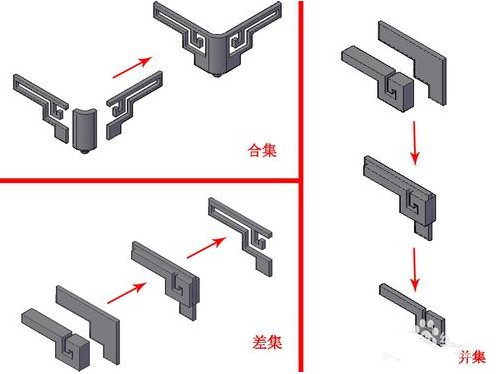

對于復雜的模型，往往需要使用布爾運算，合集、并集、差集，布爾運算在各個建模軟件中的使用方法都是相同的

合集快捷鍵：uni

并集快捷鍵：in

差集快捷鍵：su

工具匯總

所有的快捷圖標都集中在“建?！惫ぞ邫谏?/p>
