CAD圖形旋轉水平
想把CAD圖形旋轉成水平，可以有以下兩種方法：
方法一：
參照法旋轉。啟動旋轉命令后在提示輸入角度選擇“R”，按空格鍵，在在提示輸入?yún)⒄战菚r指定圖形的兩個端點，然后輸入絕對角度值。
方法二：
對齊的方式旋轉。先繪制相應角度的直線，輸入命令“AL”。這時指定對象上的源點，與參考上的目標點。即可完成相應角度的旋轉。
【實戰】
先在你的圖形左下角 畫十字正交線，然后在你的圖形中選一個中點Q與正交中點O作直線a，然后以正交的水平線來鏡像a得到P點，然后用旋轉命令，以原點o為中心點旋轉，終點選擇鏡像的端點P就行。

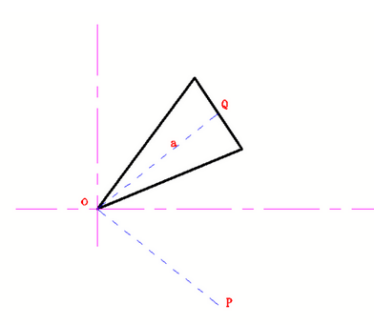

（旋轉前）

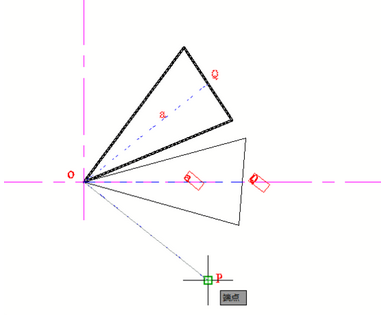

（旋轉后）
推薦閱讀：CAD基點定位
