CAD如何填充多邊形
用solid命令可以填充多邊形，按照提示用戶指定多邊形的頂點（3個點或4個點），命令結束后，系統自動填充多邊形。指定多邊形頂點時，頂點的選取順序是很重要的，如果順序出現錯誤，將使多邊形成打結狀。命令使用方法：菜單命令：【繪圖】>【曲面】>【二維填充】
工具欄：【曲面】>【二維填充】按鈕
命令：SOLID

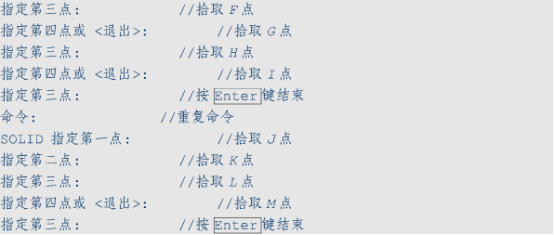

命令輸入提示如下:
效果如下圖所示：
提示：若想將上圖中的對象修改為不填充，可把FILL設置為OFF，然后用REGEN命令更新圖形即可。
推薦閱讀：CAD三維圓角修剪
