CAD坡度怎么標注
標注CAD圖形中的坡度的方法有DIMALIGNED(對齊標注)、DIMANGULAR(角度標注)都實現對斜度的標注。但用qleader(快速引線標注)是最準確和規范的斜度標注方法
不過文字要自己填寫,角度符號要自己畫,可以做成塊,以后直接插入。

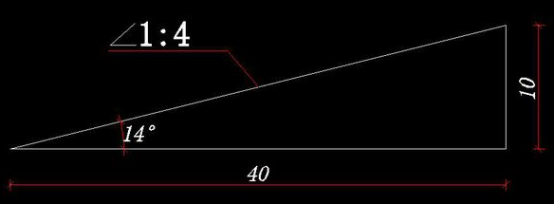

斜度是指一直線(或一平面)對另一直線或(一平面)的傾斜程度。標注斜度通常需要標出兩直角邊長度和直角邊與斜邊夾角的角度,其大小用他們之間的夾角正切來表示。斜度為tana=H/L習慣上把比例的前項化為1而寫成1:n的形式。
