CAD環形陣列怎么用
環形陣列圖形是指以指定的點為圓心，以圖形對象到指定點的距離為半徑，在圓環上陣列圖形對象，即指對圖形對象進行陣列復制后，圖形呈環形分布。
【實戰】環形陣列對象

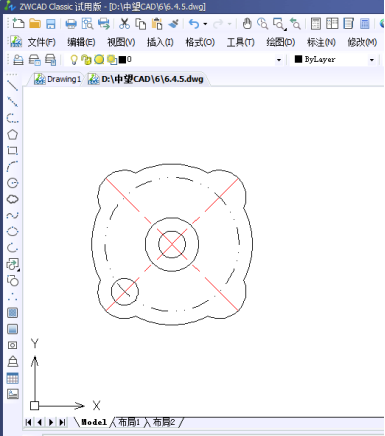

1.打開任意一副圖

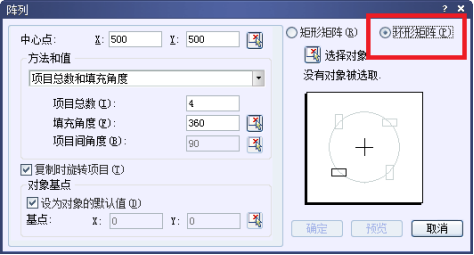

2.命令行輸入ARRAY命令，按【Enter】鍵確認，彈出“陣列”對話框，選中“環形陣列”單選按鈕。

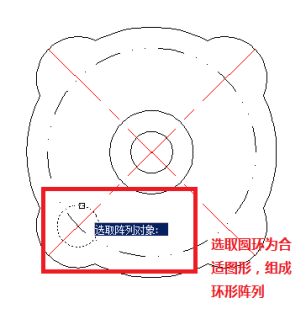

3.單擊“選擇對象”按鈕，在繪圖區選擇合適的圖形對象
4.按【Enter】鍵確認,返回“陣列”對話框，單擊“拾取中心點”按鈕，移動鼠標至圓心處，就會出現以下效果圖啦
