CAD畫三維圖的過程中，常常需要畫一個物體的垂線，但是在二維CAD中，并沒有直接畫三維垂線的功能，那么我們可以怎樣做到畫垂線呢？

  下面我們以一個圓為例子，我們畫圓的三維垂線。

  首先我們要打開對象捕捉，并在設置里將全部捕捉打開，同時，為了方便做出垂線，我們將正交也打開。這兩個工具都在CAD最下面的工具欄里。這里我使用的是中望CAD經典版，這個方法基本適用與所有的CAD。

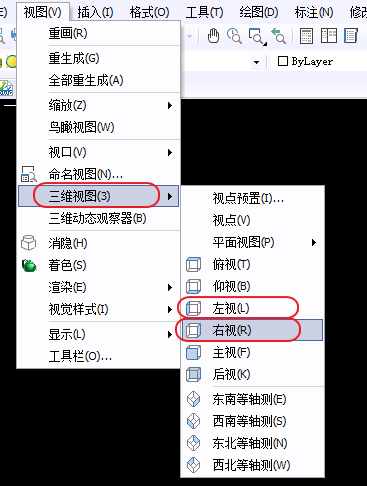

  我們利用的是三視圖的關系進行繪制。我們知道，俯視圖是X、Y軸面的，我們先將視圖轉為俯視圖。

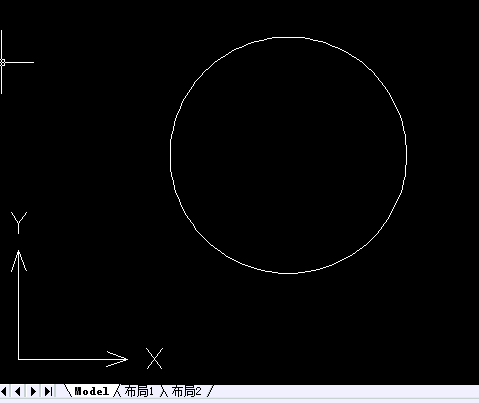

  然后在俯視圖視角畫一個圓。

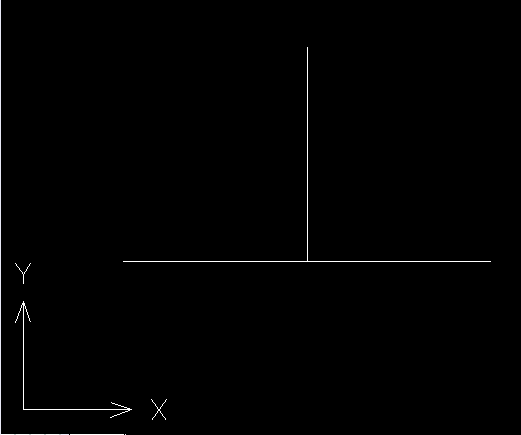

  然后轉換成右視圖，我們知道，右視圖是Y、Z面的，在右視圖，圓只能看到一條直線，我們點擊捕捉到的圓心，向上畫一條垂直的直線。

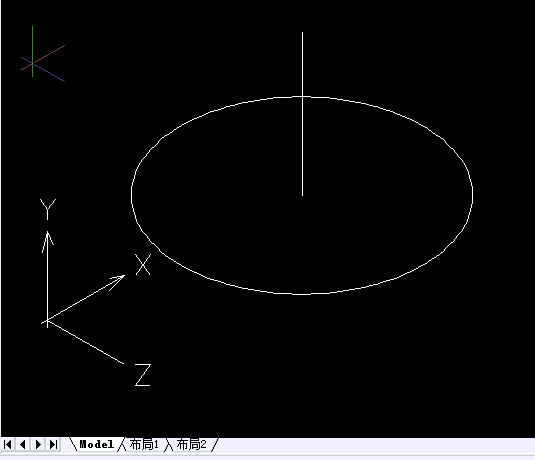

  轉換東南等軸測視角，可以看到，我們已經在圓心畫了一條三維垂線。

      當然，還有其他更方便的方法，歡迎大家提出。
