CAD標注軸測圖方法
軸測圖立體感非常強,但是終究也是一個二維圖不是三維,所以標注采用二維的方式是不對的,體現不出立體感,那正確的標注應該是怎樣的呢?
小面小編來給大家介紹一下。
1、在軸測圖上添加文字
1)提示:左軸測面上,文本采用-30°傾斜角;
右軸測面上,文本采用30°傾斜角;
頂軸測面上,文本平行X軸采用-30°傾斜角,文本平行Y軸采用30°傾斜角。
2)創建兩個文字樣式,分別對應文字傾斜角為30°及-30°
3)接下來,就自己試試~~相應軸測面采用相應的文字樣式~~
2、在軸測圖上實現尺寸標注
1)如上:創建兩個文字樣式,分別對應文字傾斜角為30°及-30°
2)相應創建兩個標注樣式,在文字分別采用如上的兩文字樣式~~

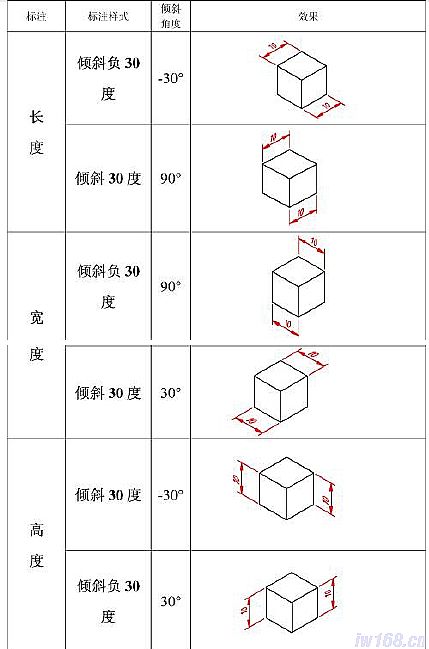

3)提示:右軸測面上與X軸平行文本采用30°傾斜角,與Z軸平行文本采用-30°傾斜角;左軸測面Z軸(30°),Y軸(-30°);頂軸測面Y軸(30°), X軸(-30°)。(書寫格式如前,允許偷懶下~~)
4)采用dimaligned標注。同樣相應軸測面采用相應的標注樣式~~
5)若覺別扭的地方,別忘了修改。dimdedit→傾斜o→修改尺寸界線的傾斜角度,使其與軸測軸方向一致
6)需要畫圓時,不能用“ C ”畫圓命令,而要用橢圓命令“EL--I(等軸測圓)”。 F5調整等軸測面。
