我們在運用CAD的時候經常需要將原坐標系轉換為自己需要的坐標系，簡單幾步即可搞定，下面小編分享一下個人的實操經驗，希望對大家有幫助！

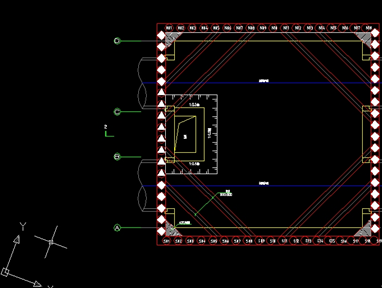

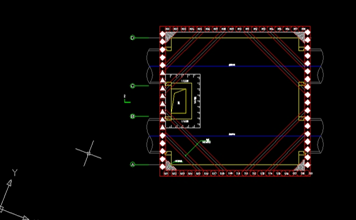

比如我們想轉變下圖1為下圖2.
圖1
圖2
具體方法步驟如下：
第一步：在命令行輸入“UCS”，然后空格確認。
第二步：根據提示輸入“N”，選擇新建坐標系，接著會出現如下圖所示的提示。
第三步：根據提示再輸入其他命令，比如可以輸入3，完了之后會提示我們輸入新建坐標系的原點坐標。
第四步：在圖上我們點擊新建坐標系的原點
第五步；在圖上根據提示點擊新建坐標系的X軸，具體如下圖。
第六步：在圖上根據提示我們點擊新建坐標系的Y軸，具體如下圖。

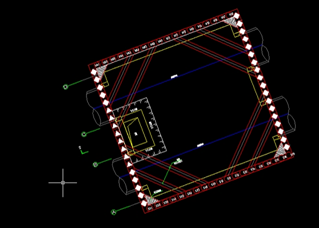

第七步：操作完這一系列步驟之后，此時會看到圖形的坐標系已經被旋轉。如圖所示。
第八步：輸入“PLAN”，就會出現如下圖的提示
第九步：根據提示，選擇【當前UCS】，提示默認的即為【當前UCS】，因此我們不用輸入任何命令，直接空格確認即可。
補充說明：有時候需要查詢一些坐標，這樣就比較麻煩了，因此還需一步。此時我們再輸入UCS，就會出現如下圖的提示
根據提示我們選擇【世界】即可，（此命令默認的選項就為【世界】，因此我們輸入命令之后直接空格確認即可，無需輸入任何命令），此時就大功告成了。如下圖。
補充說明：有時候需要查詢一些坐標，這樣就比較麻煩了，因此還需一步。此時我們再輸入UCS，就會出現如下圖的提示
根據提示我們選擇【世界】即可，（此命令默認的選項就為【世界】，因此我們輸入命令之后直接空格確認即可，無需輸入任何命令），此時就大功告成了。如下圖。
