CAD標注樣式中的文字高度修改無效是為什么

在 CAD 繪圖的標注規范環節，標注樣式中的文字高度設置直接影響圖紙的可讀性與專業性 ，無論是統一整套圖紙的標注文字大小，還是適配不同打印比例調整文字清晰度，都需要通過修改標注樣式的文字高度來實現。但有時是否常遇到這樣的困惑：明明在標注樣式管理器中調整了文字高度參數，點擊確認后標注文字卻依舊保持原尺寸，修改操作完全無效；或是部分標注文字高度發生變化，另一部分卻毫無反應，導致標注格式混亂，接下來，就讓我們一同探究常見的原因所在。

問題描述：

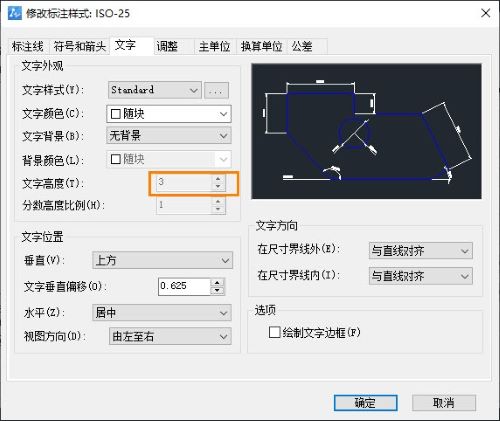

標注樣式里【文字】選項卡中【文字高度】無法修改。

使用單行文字【DTEXT】命令時，不提示輸入文字高度。原因分析：

如果【字體樣式】設置里的【文本高度】大于【0.0】，將自動為文字樣式設置高度；

如果設置為【0.0】即可對文字進行局部高度設置（可在標注樣式中進行文字高度設置，或輸入【dtext】命令設置文字高度）。

解決方案：

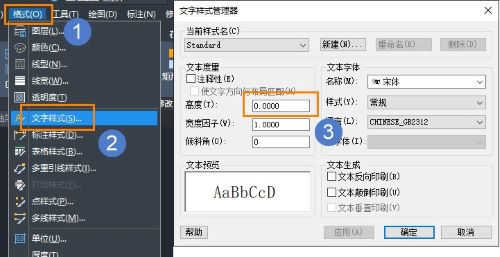

點擊菜單【格式-文字樣式】，在【字體樣式】對話框，選擇需要調整的樣式名，將【高度】數值調整為【0】。

以上就是本文的全部內容，希望對你有所幫助。
