CAD里炸開圖塊后沒有任何圖形是為什么

在 CAD 繪圖中，“炸開” 圖塊是將組合圖形分解為獨立元素的常用操作，便于對圖塊細節進行修改編輯。那么CAD里炸開圖塊后沒有任何圖形是為什么呢？，接下來，就讓我們一起探究炸開圖塊后沒有任何圖形的常見原因。

問題描述：

對圖紙中的圖塊進行炸開【EXPLODE】操作后，發現圖塊圖形完全消失，沒有炸開后的圖形顯示。

原因分析：

圖塊里的圖形是用0層繪制的，在插入圖塊的時候，用的是其他圖層，故圖塊狀態下的圖層同炸開后的圖形的圖層不相同。如0層被關閉或凍結，將不被顯示。

解決方案：

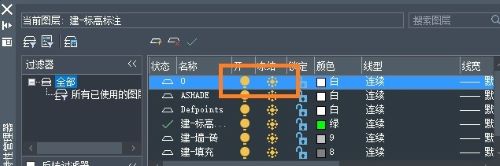

點擊菜單【格式-圖層】（【LAYER】命令），打開圖層管理器，檢查圖層是否被關閉或凍結，特別是0層，將全部圖層全部顯示和解凍，炸開后的圖形將顯示出來。

以上是本文的全部內容，希望對大家有所幫助。
