CAD雙擊鼠標中鍵后為什么圖形消失或變成小亮點

在使用CAD軟件進行繪圖設計時，雙擊鼠標中鍵是一項常用操作，通常用于全圖顯示或快速調整視圖。然而，有時會出現令人困擾的情況：雙擊鼠標中鍵后，圖形要么消失得無影無蹤，要么變成了難以察覺的小亮點。這一問題不僅影響繪圖效率，還可能打亂設計思路。其實，導致這種現象的原因較為復雜，下面將為你詳細分析。

問題描述：

在CAD繪圖過程中，通過雙擊鼠標中鍵，進行全圖縮放后，突然圖紙不見了或者在繪圖區邊緣處顯示為很小的亮點，無論如何縮放都看不到圖形，這種情況下怎么讓圖形顯示出來？

原因分析：

這個問題一般與圖紙有關，在距離主體圖形以外很遠的地方有多余的其它圖形，雙擊鼠標中鍵進行全圖縮放后，主體圖形就會縮放的非常小，變成一個小亮點或者就看不到。

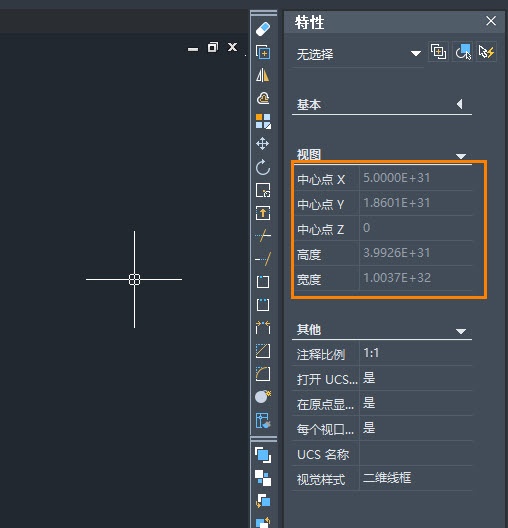

遇到這種圖紙，不選擇任何對象，先在特性面板（CTRL+1）里檢查一下視圖尺寸，如下圖。當視圖尺寸達到指數級，通過滾輪縮放基本上起不到作用。即使能看到一個小亮點，連續縮放操作多次也很難將圖形視圖恢復到的正常狀態。

解決方案：

如果在雙擊鼠標中鍵后，出現全圖消失的現象，立即使用撤銷恢復到正常視圖。如果已經不能通過撤銷返回正常視圖了，可以利用中心縮放，具體操作如下：

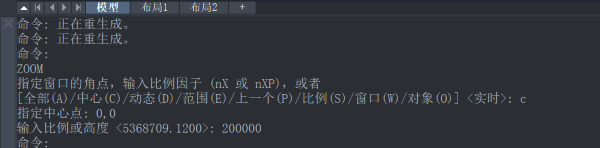

在命令行里輸入命令【ZOOM】，回車；

再輸入【C】，回車；

提示指定中心點，輸入【0,0】，也就是以坐標系原點為中心；

提示輸入比例或高度，可以將高度設置為10000，如果圖面比較大，可以輸入100000或更大的數字；

有些圖形可能距離坐標系原點比較遠，這種情況還看不到圖形，可以繼續縮小圖形或者平移視圖找一找圖形。

能看到圖形的一小部分后，通過滾輪進行縮放，將自己需要的圖形都顯示出來。

按【CTRL+A】將所有圖形都選中，按住SHIFT鍵，框選自己要保留的圖形，就將其它多余的圖形篩選出來。按【DELETE】鍵刪除多余圖形。此時雙擊鼠標中鍵，視圖尺寸不會再變了。

也可以在步驟2后，從左到右框選要保留的圖形，然后復制粘貼到新建的圖紙上，以排除掉原圖紙中多余的影響全圖顯示的部分。
