CAD如何實現模型和布局空間的圖形對齊
在CAD設計中，布局空間常用于圖紙排版、標注和出圖，而布局視口則用于顯示模型空間中的圖形。然而，有時我們需要讓視口內的圖形與布局空間中的對象（如標注、圖框或注釋）精確對齊，以確保圖紙的整潔性和專業性。例如，可能需要讓某個視口中的軸線與布局空間的指引線對齊，或者使視口內的圖形與布局中的圖例保持統一位置。那么，如何讓布局視口中的圖形與布局空間的圖形精準對齊？ 本文將詳細實用方法，幫助您高效完成圖紙對齊，提升設計效率。

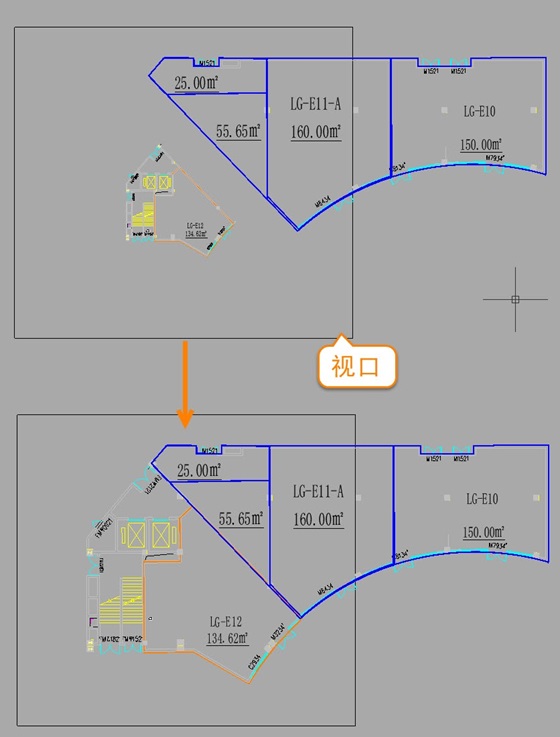

首先我們在布局空間中，輸入命令【ALIGNSPACE】，選擇視口里的兩點，再選擇布局中的兩點，這樣兩者可以進行對齊。
按照上述步驟操作，我們就可以實現模型和布局空間的圖形對齊啦，以上就是本篇文章的全部內容，希望對你有所幫助。
