在建筑設計領域，幾乎所有的設計都會需要一些可重復使用的素材，也就是設計師常說的“圖庫”。中望CAD建筑版2018就提供了高效易用的圖庫管理系統，使設計師可以更有效的組織、管理和使用這些設計素材，從而提高設計效率。 中望CAD建筑版2018的圖庫系統由外部圖塊組成，主要分為專用圖庫和通用圖庫兩類。其中，專用圖庫可以被特定的命令調用，圖塊文件存放位置和名稱是固定的，一旦改變會對這些調用命令產生影響。而通用圖庫不影響其他功能的使用，文件存放位置和名稱不受約束。中望CAD建筑版支持設計師將經常用到的個性化素材增加到圖庫里面，且操作非常簡便，可新建圖庫類別，一般不直接放入到專用圖庫中。這樣既便于后續的修改，也可避免對其他功能的影響。

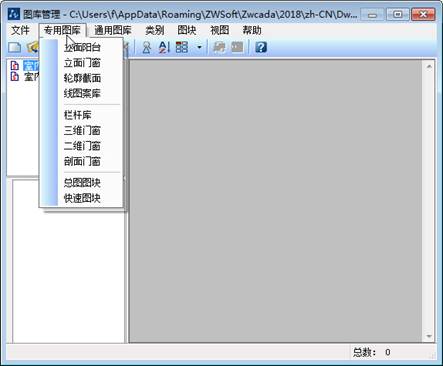

 圖/中望CAD建筑版圖庫功能

中望CAD建筑版2018的圖庫涵蓋了符合國標規范的建筑、結構設計和室內裝飾等方面的標準件，設計師可根據實際繪圖需求直接調用。一般情況下，調用圖庫時會彈窗一個圖塊參數的對話框，默認狀態是將圖塊以1:1的比例調出。如改比例不符合要求，而需對圖形大小進行調整，則可在該對話框中選中“輸入尺寸”，對圖框的長寬設定具體數值即可。

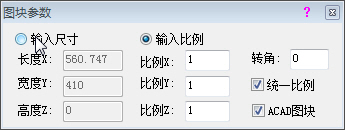

 圖/設置尺寸及縮放比例

在中望CAD建筑版中，圖庫的標準圖形同普通塊一樣，均有一個夾點供其定位。軟件的圖塊轉化功能可將普通圖塊轉換為建筑自定義實體，這種實體帶有五個夾點，一個位于圖形中心，供定位和旋轉圖形，另外四個位于圖形四個角，可以用鼠標拖動，從而改變圖形的大小。這種使用夾點的操作方式具有更好的可視性效果。同時，該功能不僅對于軟件自帶的建筑圖庫里調出的圖形可以使用，對于設計師自定義的普通塊也同樣有效。

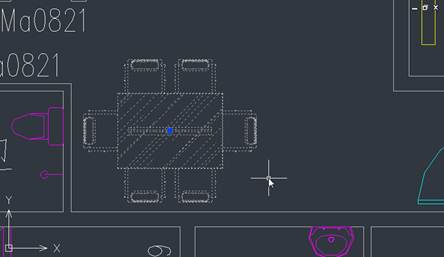

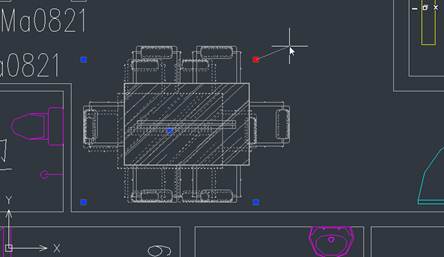

圖/使用加點改變圖形大小

填充是建筑設計經常碰到的問題。在一些情況下，如為了區分房間的范圍或體現房間的地板鋪設等，設計師通常會將填充運用到房間，而此時加入圖塊，下部的填充圖案會透過圖塊顯示出來，造成圖形的整體顯示效果不佳。中望CAD建筑版2018就提供了圖塊屏蔽功能，可以很便捷地解決個問題。設計師只需打開圖塊屏蔽，圖塊范圍內的其他圖形就會被遮擋，不顯示出來，而房間內的家具則清楚地顯示出來，同時對房間范圍的填充也有很好的體現。更為人性化的是，屏蔽和取消屏蔽只需要一鍵操作，十分便捷。

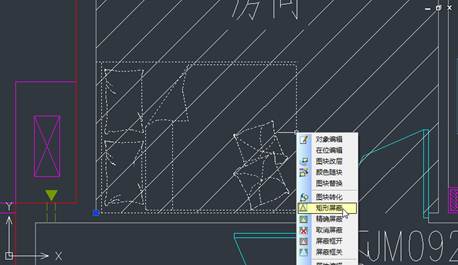

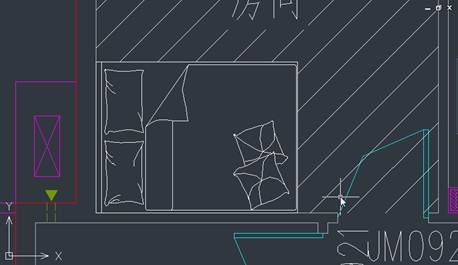

圖/中望CAD建筑版圖塊屏蔽功能效果

中望CAD建筑版2018的圖庫內容除建筑構件外，還包含各種圖例符號以及景觀、規劃、結構大樣、室內設計等多種圖塊，從而使得軟件的適用范圍更廣，也更加符合設計師的使用實際需求。
