萬通工業裝備有限公司（以下簡稱為“萬通工業”）是一家集球墨鑄鐵管生產線、鋼板處理生產線和工業爐窯的設計、制造、安裝、調試于一體的高新技術企業；是目前世界上規模最大、規格及品種最全的球墨鑄鐵管生產工藝及其成套設備的供應商。

圖/萬通工業

萬通工業的設備生產線類型眾多，涉及到不同的領域。因此，企業和上下游其他設計單位進行頻繁的CAD圖紙文件交流與溝通。

圖層轉化器讓對象查找編輯一目了然

由于不同設計單位間使用的CAD軟件不同，設計規范也不一致，從而造成制圖標準化工作很難統一。舉個最簡單的例子，通常情況下，萬通工業一張設備圖紙中的圖層少的有三四十個，多則二三百個，設計師查找對象非常不方便，需要花費大量的時間和精力。

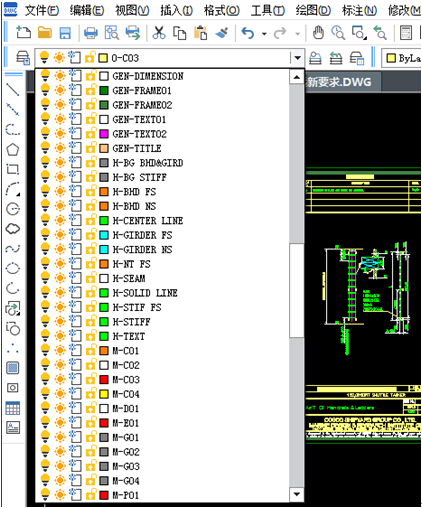

圖/設計圖紙包含有大量圖層

設計師反饋說，通過中望CAD機械版2015提供的圖層轉換器，把相同類型的圖層規整到一個圖層中，起到減少圖層數量的目的，而且設置好的映射可以保存為一個標準文件，遇到需要轉換的圖紙，可以直接加載后點擊轉換就能夠自動完成圖層的整理工作，簡單快捷，大大提高了圖紙的標準規范化水平。“現在我們設計人員查找修改圖紙對象變得簡單許多，同時文件的占用空間也變小了！”

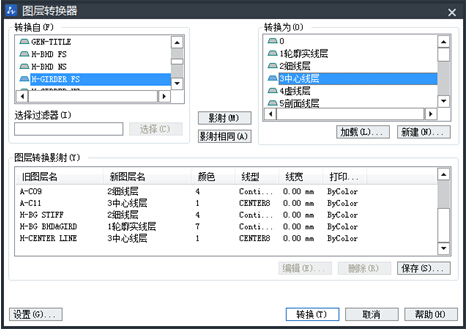

圖/中望CAD機械版2015圖層轉換器設置界面

表格編輯與數據提取快速準確

在萬通工業的設計制造流程中，設計師除了繪制符合要求規格的產品圖紙外，還需要把圖紙中的表格數據提供給其他部門使用。但由于外來圖紙數量眾多，且采用人工抄錄的方式或逐一復制圖面文字的形式進行錄入?yún)R總，不僅工作效率極低，且非常容易出錯。如今在中望CAD機械版2015中，這一問題就迎刃而解。

“中望CAD機械版提供的表格數據提取功能和明細表編輯工具，使我們可以把相關的表格數據直接導出為EXCLE的數據表，極大減輕了工作量，同時保證了數據的準確性。”設計師對最新的中望CAD機械版給予了肯定。相比其他軟件版本，中望CAD機械版2015的表格功能，讓設計師在產品設計的同時，方便地繪制出各種各樣的表格，生產所需的各種匯總表格和工藝卡片，從而進一步簡化設計工作。更智能的是，數據統計的結果可導入到對應的表格中，直接在CAD軟件中生成所需要的報表。

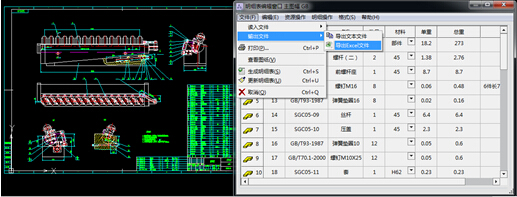

圖/中望CAD機械版2015可直接輸出成Excel文件

總結：中望CAD機械版2015為萬通工業的圖紙標準化規范化帶來了極大便捷性，同時解決了困擾企業多年的人工錄入效率低易出錯的難題。設計師通過CAD軟件將圖紙數據快捷地導出為通用的格式供其他部門使用，保證了數據的準確性，進一步提升設計與生產效率。
